جزئیات محصول:
پرداخت:
|
دسته بندی: | هیوندای Excavator Swing Motor | نام قطعات: | سنجاق |
---|---|---|---|
شماره PAH01054 XKAH-01054ARTS: | XKAQ00070 XKAQ-00070 | مدل ها: | R170W7 R170W7A R200W7 R200W7A |
زمان پیشرو: | ذخيره براي تحویل به زودي | تضمین: | 6/12 ماه |
برجسته کردن: | R200W7 موتور سوئیچ,XKAQ00070 موتور سوئیچ,R170W7 موتور سوئیچ,XKAQ00070 Swing Motor,R170W7 Swing Motor |

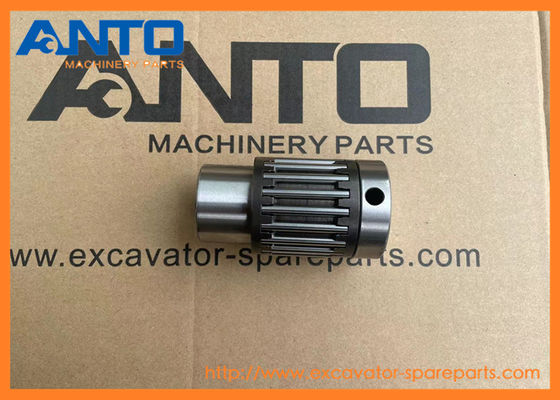

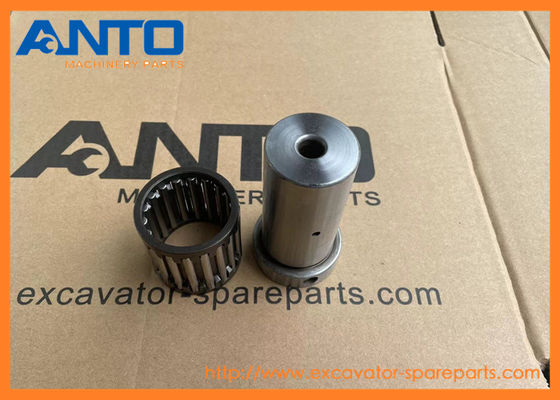

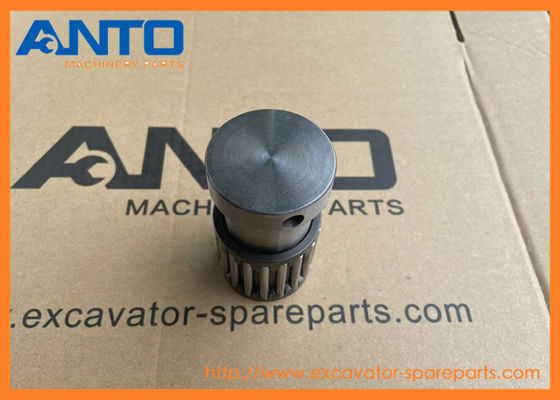

نام قطعات یدکی | پین |
مدل تجهیزات | R170W7 R170W7A R200W7 R200W7A |
دسته بندی قطعات | موتور چرخشی بیل مکانیکی HYUNDAI |
شرایط قطعات یدکی | کاملاً نو، کیفیت OEM |
حداقل مقدار سفارش (PCS, SET) | 1 عدد |
موجودی قطعات | موجود در انبار |
زمان تحویل | 1-3 روز |
1. عملکرد موقعیت یابی: برای تعیین موقعیت نسبی هر جزء در گیربکس استفاده می شود تا از دقت مونتاژ اطمینان حاصل شود. به عنوان مثال، در یک گیربکس انتقال سیاره ای، پین بلند می تواند محفظه انتهایی با بار کم و سرعت بالا، حلقه دنده داخلی و محفظه انتهایی با بار زیاد و سرعت کم را از قبل قرار دهد تا از مشکل دقت موقعیت یابی ضعیف متوقف کننده جلوگیری شود و نصب سایر اتصالات را تسهیل کند.
2. انتقال گشتاور: برخی از پین ها می توانند در انتقال گشتاور شرکت کنند و نیرو را از یک جزء به جزء دیگر منتقل کنند تا از عملکرد عادی گیربکس اطمینان حاصل شود. به عنوان مثال، در یک گیربکس قدرت باد، پین استوانه ای با رزوه داخلی که بین محفظه و حلقه دنده نصب شده است می تواند گشتاور را بین این دو منتقل کند تا از انتقال قدرت گیربکس اطمینان حاصل شود.
بیل مکانیکی چرخ دار سری 7 R170W7 R170W7A R200W7 R200W7A
بیل مکانیکی خزنده سری 7 R160LC7 R160LC7A R180LC7 R180LC7A R210LC7 R210LC7A R210LC7H R210NLC7 R210NLC7A R215LC7 R450LC7 R450LC7A R500LC7 R500LC7A RC215C7 RC215C7H RD210-7 RD210-7V RD220-7 RD510LC-7
3904483 PIN-DOWEL |
100D-7, 110D-7A, 110D-7E, 110D-9, 180DE, 250D-9, 250DE, 33HDLL, 35D-9, 42HDLL, 50D-9, 80D-9, H70, H80, HDF35A-2, HDF50A, HL25C, HL720-3C, HL730-7, HL730-7A, HL730-9, HL730-9A, HL730-9S, HL730-9SB, HL7... |
3950549 PIN-PISTON |
180DE, 250D-9, 250DE, HL770-7A, HL770-9, HL770-9A, HL770-9S, HX330L, HX380L, HX430L, R320LC7A, R320LC9, R330LC9A, R360LC7A, R360LC9, R380LC9A, R380LC9DM, R380LC9MH, R430LC9, R430LC9A |
S491-060252 PIN-CLEVIS |
35D-9, 35D-9A, 35D-9K, 35D-9S, 60L-7A, DX20, HC25E, HC50E, HDF50-3, HDF80-3, R110-7, R140LC-7, R140W7, R160LC7, R170W7, R180LC7, R200W7, R210LC7, R210NLC7, R250LC7, R25Z-9A, R25Z-9AK, R25Z-9AKCA, R25Z... |
4083244 PIN-PISTON |
HL780-7A, HL780-9, HL780-9S, HL7803A, R450LC7, R450LC7A, R480C9MH, R480LC9, R480LC9S, R500LC7, R500LC7A, R520LC9, R520LC9S, RD510LC-7 |
XKDA-00480 PIN |
R520LC9S |
XKDA-00481 PIN |
R520LC9S |
XKDA-00490 PIN |
R520LC9S |
XKDA-00572 PIN |
R520LC9S |
XKDA-00573 PIN |
R520LC9S |
XKDA-00574 PIN |
R520LC9S |
XKDA-00575 PIN |
R520LC9S |
61QD-00030 PIN WA |
R800LC-9 |
Pos. | شماره قطعه | تعداد | نام قطعات | نظرات |
*. | @ | [1] | SWING MOTOR ASSY | |
*-2. | 31N6-10180 | [1] | SWING REDUCTION GEAR | |
1 | XKAQ-00771 | [1] | CASING | |
2 | XKAQ-00331 | [1] | SHAFT-DRIVE | |
2 | XKAQ-00780 | [1] | SHAFT-DRIVE | |
3 | XKAQ-00018 | [1] | SPACER | |
5 | XKAQ-00026 | [1] | BEARING-ROLLER | |
6 | XKAQ-00032 | [1] | SEAL-OIL | |
7 | XKAQ-00029 | [1] | BEARING-ROLLER | |
7 | XKAQ-00647 | [1] | BEARING-ROLLER | |
8 | XKAQ-00076 | [1] | PLATE-THRUST | |
9 | XKAQ-00075 | [1] | CARRIER 2 | |
10 | XKAQ-00074 | [1] | RING-STOP | |
11 | XKAQ-00284 | [1] | GEAR-RING | |
11 | XKAQ-00779 | [1] | GEAR-RING | |
12 | XKAQ-00072 | [4] | PIN-KNOCK | |
13 | XKAQ-00781 | [1] | GEAR-PINION | |
14 | XKAQ-00071 | [6] | WASHER-THRUST | |
15 | XKAQ-00023 | [3] | GEAR-PLANET 2 | |
16 | XKAQ-00070 | [3] | PIN | INCL 23 |
17 | XKAQ-00048 | [6] | PIN-SPRING | |
18 | XKAQ-00011 | [1] | GEAR-SUN 2 | |
19 | XKAQ-00015 | [1] | CARRIER 1 | |
20 | XKAQ-00057 | [3] | PLATE-SIDE 1 | |
21 | XKAQ-00019 | [3] | PIN 1 | |
22 | XKAQ-00030 | [3] | CAGE-NEEDLE | |
N23. | XKAQ-00533 | [3] | BUSHING 2 | |
24 | XKAQ-00025 | [3] | GEAR-PLANET 1 | |
25 | XKAQ-00292 | [1] | WASHER-LOCK | |
26 | XKAQ-00068 | [1] | PLATE-SIDE 3 | |
27 | XKAQ-00010 | [1] | GEAR-SUN 1 | |
29 | XKAQ-00049 | [1] | PLUG | |
30 | XKAQ-00066 | [2] | PLUG | |
31 | XKAQ-00065 | [12] | BOLT-SOCKET | |
34 | XKAQ-00031 | [1] | PLATE-COVER | |
35 | XKAQ-00064 | [8] | BOLT-HEX | |
36 | XKAQ-00043 | [1] | PLATE-LOCK | |
37 | XKAQ-00042 | [2] | BOLT-HEX | |
38 | XKAQ-00041 | [3] | RING-STOP | |
39 | XKAQ-00040 | [3] | PLATE-SIDE 2 | |
*-1. | @ | [1] | SWING MOTOR UNIT | SEE 4110 |
N. | @ | [AR] | NOT SUPPLIED PARTS |
1. دوره گارانتی: 3 ماه گارانتی از تاریخ ورود. دوره طولانی تر 6 ماه گارانتی را می توان با سطح قیمت بالاتر ارائه داد.
2. نوع گارانتی: تعویض قطعاتی که مشکل کیفیتی دارند.
3. گارانتی برای موارد زیر معتبر نیست
* مشتری اطلاعات اشتباهی در مورد سفارش ارائه می دهد
* فورس ماژور
* نصب و راه اندازی اشتباه
* زنگ زدگی به دلیل انبارداری و نگهداری اشتباه
* کارتن محکم یا جعبه چوبی برای اجزای دنده. جعبه چوبی برای مونتاژ گیربکس
* روش های تحویل: از طریق دریا، از طریق هوا به فرودگاه بین المللی محلی، توسط اکسپرس مانند DHL TNT FEDEX
