جزئیات محصول:
پرداخت:
|

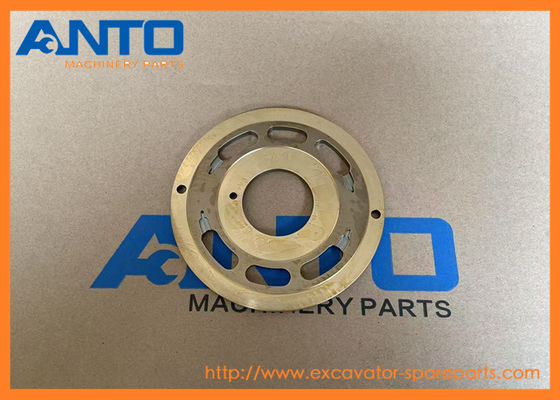

دسته بندی: | هیوندای Excavator Swing Motor | نام قطعات: | صفحه شیر |
---|---|---|---|
شماره قطعات: | XKAY-00544 XKAY00544 | مدل ها: | R170W7 R170W7A R200W7 R200W7A |
زمان پیشرو: | ذخيره براي تحویل به زودي | تضمین: | 6/12 ماه |
برجسته کردن: | هیوندای R170W7A صفحه دریچه,R170W7A صفحه موتور سوئیچ حفاری,XKAY00544 صفحه دریچه,R170W7A Excavator Swing Motor Plate,XKAY00544 Valve Plate |
نام قطعه یدکی | صفحه سوپاپ |
مدل تجهیزات | R170W7 R170W7A R200W7 R200W7A |
دسته قطعات | موتور چرخشی بیل مکانیکی HYUNDAI |
وضعیت قطعات یدکی | کاملاً نو، کیفیت OEM |
حداقل مقدار سفارش (عدد، ست) | 1 عدد |
موجودی قطعات | موجود در انبار |
زمان تحویل | 1-3 روز |
1. توزیع جریان: صفحه سوپاپ موتور چرخشی مسئول توزیع جریان روغن هیدرولیک است. این صفحه با بلوک سیلندر همکاری می کند و با چرخش بلوک سیلندر، صفحه سوپاپ به طور دقیق اتصال بین هر سیلندر پیستون و مسیر روغن با فشار بالا یا مسیر روغن با فشار پایین را کنترل می کند و به پیستون اجازه می دهد تا توسط روغن هیدرولیک به حرکت رفت و برگشتی درآید و سپس انرژی هیدرولیک را به انرژی مکانیکی تبدیل کند تا چرخش موتور چرخشی را هدایت کند، بنابراین چرخش بدنه بالایی بیل مکانیکی را محقق می کند.
2. کاهش ضربه فشار: در حین کار بیل مکانیکی، هنگامی که سیلندر پیستون بین حالت های فشار بالا و فشار پایین جابجا می شود، مشکلاتی مانند ضربه هیدرولیکی و نویز وجود خواهد داشت. صفحه سوپاپ را می توان با شیارهای میرایی، سوراخ های میرایی و سایر ساختارها طراحی کرد.
بیل مکانیکی چرخ دار سری 7 R170W7 R170W7A R200W7 R200W7A
بیل مکانیکی خزنده سری 7 R160LC7 R160LC7A R180LC7 R180LC7A R210LC7 R210LC7A R210LC7H R210NLC7 R210NLC7A R215LC7 R450LC7 R450LC7A R500LC7 R500LC7A RC215C7 RC215C7H RD210-7 RD210-7V RD220-7 RD510LC-7
بیل مکانیکی خزنده سری 9 R210LC9 R210LC9BC R210LC9BH R210NLC9 R220LC9A R220NLC9A R480C9MH R480LC9 R480LC9A R480LC9S R520LC9 R520LC9A R520LC9S RB220LC9S RD220LC9
24L3-30710 صفحه |
100D-7, 110D-7E, 15BT-9, 16B-9, 180D-9, 22B-9, 22BH-9, 250D-9, 40B-9, 50D-7A, 50D-7K, 50DE, 50DEACE, 50DF, 80D-9, 80DE, 80DEACE, H70, H80, HL720-3, HL720-3C, HL730-7, HL730-7A, HL7303, HL7303C, HL730T... |
21EM-45070 صفحه-پره |
33HDLL, 42HDLL, HX180L, R110-7, R110-7A, R125LCR-9A, R130LC3, R130W3, R140LC-7, R140LC-7A, R140LC9, R140LC9A, R140LC9S, R140W7, R140W7A, R140W9, R140W9A, R140W9S, R145CR9, R145CR9A, R160LC3, R160LC7, ... |
71Q6-21270BG صفحه WA |
RD220LC9 |
71Q7-55951BG صفحه-صفحه |
RD220LC9 |
61Q8-00310BG صفحه |
RD220LC9 |
XKBN-02661 صفحه-سایش |
BREAKERS, R520LC9, R520LC9A, R520LC9S |
XKBN-02662 صفحه |
BREAKERS, R520LC9, R520LC9A, R520LC9S |
XKAY-02264 صفحه |
HW140, HW210, HX140L, HX160L, HX220L, HX220NL, HX235L, HX260L, HX300L, HX330L, HX380L, HX430L, HX480L, HX520L, R1200-9, R125LCR-9A, R140LC9, R140LC9A, R140LC9S, R140W9, R140W9A, R140W9S, R145CR9, R145... |
61KB-21230 صفحه-روکش |
HX480L, HX520L, R520LC9, R520LC9A, R520LC9S |
21QB-20080Y7 صفحه-گیره |
R140LC9, R140LC9A, R140LC9S, R140W9, R140W9A, R140W9S, R145CR9, R145CR9A, R160LC9, R160LC9A, R160LC9S, R160W9A, R170W9, R180LC9, R180LC9A, R180LC9S, R180W9A, R180W9S, R210LC9BC, R210LC9BH, R210W9S, RB... |
21Q7-48300 صفحه |
R140LC9A, R140W9A, R160LC9A, R160W9A, R180LC9A, R180W9A, R210W9A, R220LC9A, R250LC9A, R300LC9A, R330LC9A, R380LC9A, R480LC9A, R520LC9A |
21Q7-48200 صفحه-گیره |
R140LC9A, R140W9A, R160LC9A, R160W9A, R180LC9A, R180W9A, R210W9A, R220LC9A, R250LC9A, R300LC9A, R330LC9A, R380LC9A, R480LC9A, R520LC9A |
XKAY-00527 صفحه-کفش |
HX160L, HX180L, R160LC7, R160LC7A, R160LC9, R160LC9A, R160LC9S, R160W9A, R170W7, R170W7A, R170W9, R170W9S, R180LC7, R180LC7A, R180LC9, R180LC9A, R180LC9S, R180W9A, R180W9S, R200W7, R200W7A, R210LC7, R... |
XKAQ-00040 صفحه-جانبی 2 |
HX160L, HX180L, R160LC7, R160LC7A, R160LC9, R160LC9A, R160LC9S, R160W9A, R170W7, R170W7A, R170W9, R170W9S, R180LC7, R180LC7A, R180LC9, R180LC9A, R180LC9S, R180W9A, R180W9S, R200W7, R200W7A, R210LC7, R... |
XKAQ-00296 صفحه-قفل |
R160LC7A, R170W7A, R180LC7A, R200W7, R200W7A, R210NLC7 |
Pos. | شماره قطعه | تعداد | نام قطعات | نظرات |
N*. | @ | [1] | مونتاژ موتور چرخشی | |
*-1. | 31N6-10210 | [1] | موتور چرخشی | به تصویر مراجعه کنید |
*-1. | 31N6-10210 | [1] | موتور چرخشی | به تصویر مراجعه کنید |
*-1. | 31N6-10210 | [1] | موتور چرخشی | به تصویر مراجعه کنید |
1 | XKAY-00520 | [1] | بدنه | 31N6-10210-01 |
1 | XKAY-00637 | [1] | بدنه | 31N6-10210-02 |
1 | XKAY-02096 | [1] | بدنه | 31N6-10210-02 |
K2. | XKAY-00521 | [1] | آب بند-روغن | |
3 | XKAY-00522 | [1] | بلبرینگ-غلتکی | |
4 | XKAY-00523 | [1] | حلقه-ضامن | |
5 | XKAY-00524 | [1] | شفت | |
6 | XKAY-00525 | [1] | بوش | |
7 | XKAY-00526 | [1] | حلقه-توقف | |
8 | XKAY-00286 | [1] | پین | 31N6-10210 |
8 | XKAY-00625 | [1] | پین | 31N6-10210-01 |
9 | XKAY-00527 | [1] | صفحه-کفش | |
A. | XKAY-00528 | [1] | کیت چرخشی | 31N6-10210-01 |
A. | XKAY-00635 | [1] | کیت چرخشی | 31N6-10210-02 |
A-A. | XKAY-00529 | [1] | کیت بلوک سیلندر | 31N6-10210-01 |
A-A. | XKAY-00634 | [1] | کیت بلوک سیلندر | 31N6-10210-02 |
10 | XKAY-00530 | [1] | بلوک سیلندر | 31N6-10210-01 |
10 | XKAY-00633 | [1] | بلوک-سیلندر | 31N6-10210-02 |
11 | XKAY-00531 | [9] | فنر | |
A-B. | XKAY-00532 | [1] | کیت نگهدارنده | |
12 | XKAY-00533 | [1] | راهنما-توپ | |
13 | XKAY-00534 | [1] | صفحه-مجموعه | |
A-C. | XKAY-00535 | [1] | کیت پیستون | |
N14. | XKAY-00536 | [9] | مونتاژ پیستون | |
15 | XKAY-00537 | [3] | صفحه-اصطکاک | |
16 | XKAY-00538 | [3] | صفحه | |
17 | XKAY-00539 | [1] | پیستون-ترمز | |
17 | XKAY-00631 | [1] | پیستون-ترمز | 31N6-10210-01 |
17 | XKAY-00632 | [1] | پیستون-ترمز | 31N6-10210-02 |
K18. | XKAY-00468 | [1] | اورینگ | |
K19. | XKAY-00540 | [2] | اورینگ | |
20 | XKAY-00541 | [20] | فنر | |
21 | XKAY-00542 | [1] | روکش-عقب | 31N6-10210 |
21 | XKAY-00630 | [1] | روکش-عقب | 31N6-10210-01 |
22 | XKAY-00543 | [1] | بلبرینگ-سوزنی | |
23 | XKAY-00382 | [2] | پین | |
24 | XKAY-00544 | [1] | صفحه-سوپاپ | |
27 | XKAY-00546 | [4] | پیچ-آچار | |
28 | XKAY-00309 | [2] | دوشاخه | |
K29. | XKAY-00547 | [2] | حلقه-پشتیبان | |
K30. | XKAY-00310 | [2] | اورینگ | |
31 | XKAY-00311 | [2] | فنر | |
32 | XKAY-00312 | [2] | بررسی | |
33 | XKAY-00313 | [2] | مونتاژ شیر اطمینان | |
34 | XKAY-00314 | [2] | مونتاژ شیر-بدون واکنش | |
35 | XKAY-00315 | [1] | مونتاژ شیر تاخیر زمانی | |
36 | XKAY-00149 | [3] | پیچ-آچار | |
37 | XKAY-00316 | [1] | دوشاخه | |
K38. | XKAY-00151 | [3] | اورینگ | |
39 | XKAY-00140 | [1] | دوشاخه | |
41 | XKAY-00548 | [1] | دوشاخه | |
N42. | XKAY-00549 | [1] | پلاک نام | |
43 | XKAY-00277 | [2] | پرچ | |
44 | XKAY-01986 | [1] | سنج-سطح | |
45 | XKAY-00551 | [1] | فلنج | |
K46. | XKAY-00552 | [2] | اورینگ | |
47 | XKAY-00322 | [2] | دوشاخه | |
K48. | XKAY-00324 | [2] | اورینگ | |
K49. | XKAY-00247 | [2] | اورینگ | |
K50. | XKAY-00248 | [2] | حلقه-پشتیبان | |
*-2. | @ | [1] | کاهش دنده چرخشی | به 4111 مراجعه کنید |
K. | XKAY-00553 | [1] | کیت آب بند | به تصویر مراجعه کنید |
N. | @ | [AR] | قطعات عرضه نشده |
2. نوع گارانتی: تعویض قطعاتی که مشکل کیفیت دارند.
3. گارانتی برای موارد زیر معتبر نیست
* مشتری اطلاعات اشتباهی در مورد سفارش می دهد
* فورس ماژور
* نصب و راه اندازی اشتباه
* زنگ زدگی به دلیل انبارداری و نگهداری اشتباه
بسته بندی و تحویل
* روش های تحویل: از طریق دریا، از طریق هوا به فرودگاه بین المللی محلی، با اکسپرس مانند DHL TNT FEDEX
