| کاربرد |
درایو نهایی بیل مکانیکی C A T |
| نام |

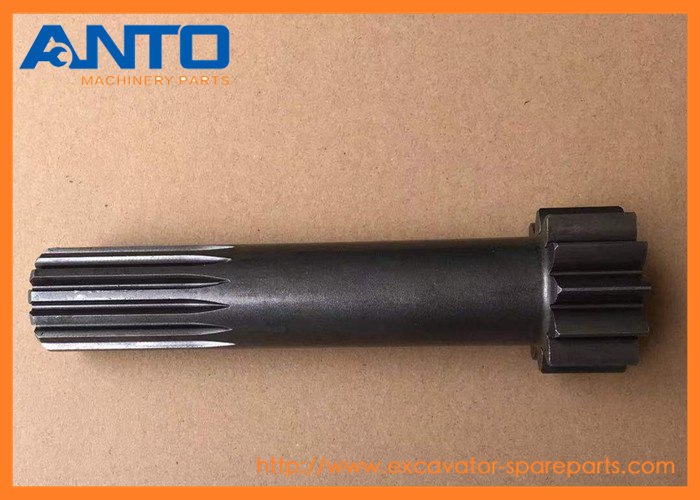

چرخ دنده خورشیدی |
| شماره قطعه |
3332989 333-2989 |
| مدل |
323
|
| زمان تحویل |
موجودی برای تحویل فوری |
| کیفیت |
کاملاً نو، کیفیت OEM |
| حداقل مقدار سفارش |
1 عدد |
| طراحی |
ساخت چین |
| روش حمل و نقل |
از طریق دریا/هوا، DHL FEDEX UPS TNT Express |
| بسته بندی |
طبق درخواست یا بسته بندی استاندارد |
1. ورودی و انتقال قدرت: چرخ دنده خورشیدی در مرکز مکانیزم چرخ دنده سیاره ای قرار دارد. این نقطه شروع کل انتقال قدرت است. این قدرت را از منبع تغذیه، مانند موتور از طریق سیستم انتقال، دریافت می کند و سپس قدرت را به چرخ دنده های سیاره ای که با آن درگیر هستند، منتقل می کند. چرخش چرخ دنده خورشیدی باعث چرخش چرخ دنده های سیاره ای می شود و فرآیند انتقال قدرت کل مکانیزم چرخ دنده سیاره ای را آغاز می کند.
2. تحقق نسبت های انتقال مختلف: با کنترل حالت های حرکتی چرخ دنده خورشیدی، چرخ دنده های سیاره ای و چرخ دنده حلقه ای، می توان به نسبت های انتقال مختلفی دست یافت. هنگامی که چرخ دنده خورشیدی قسمت محرک است و چرخ دنده حلقه ای یا حامل سیاره ای قسمت محرک است، می توان سرعت و گشتاورهای خروجی متفاوتی را با توجه به روابط درگیری و حالت های حرکتی مختلف به دست آورد، تا نیازهای قدرت بیل مکانیکی را در شرایط کاری مختلف، مانند راه رفتن، حفاری و بلند کردن برآورده کند.
بیل مکانیکی 323
- چرخ دنده های بیشتر قطعات عرضه شده به دستگاه C A T
| 3332989 GEAR-SUN |
| Caterpillar |
| |
| 6I9066 GEAR |
| Caterpillar |
| |
| 5253948 GEAR AS-RING |
| Caterpillar |
| |
| 5177057 GEAR SET-BEVEL |
| Caterpillar |
| |
| 5090380 GEAR AS-OIL PUMP |
| Caterpillar |
| |
| 5083342 GEAR AS-OIL PUMP |
| Caterpillar |
| |
| 4312169 GEAR AS-PUMP |
| Caterpillar |
| |
| 4312167 GEAR AS-PUMP |
| Caterpillar |
| |
| 4263023 GEAR GP-REAR |
| Caterpillar |
| |
| 4263021 GEAR |
| Caterpillar |
| Pos. |
شماره قطعه |
تعداد |
نام قطعات |
نظرات |
| 1 |
094-0580 |
[1] |
PLATE (10-MM THK) |
|
| 2 |
094-0611 |
[6] |
WASHER (47.3X76X1-MM THK) |
|
| 3 |
096-1773 B |
[1] |
SHIM (0.15-MM THK) |
|
| |
096-1774 B |
[1] |
SHIM (0.3-MM THK) |
|
| |
096-1775 B |
[1] |
SHIM (0.4-MM THK) |
|
| |
096-1776 B |
[1] |
SHIM (0.5-MM THK) |
|
| |
096-1777 B |
[1] |
SHIM (0.6-MM THK) |
|
| |
096-1778 B |
[1] |
SHIM (0.7-MM THK) |
|
| |
096-1779 B |
[1] |
SHIM (0.8-MM THK) |
|
| |
096-1780 B |
[1] |
SHIM (1-MM THK) |
|
| |
096-1781 B |
[1] |
SHIM (1.6-MM THK) |
|
| 4 |
3E-2338 |
[2] |
PLUG-PIPE |
|
| 5 |
5P-8245 |
[16] |
WASHER-HARD (13.5X25.5X3-MM THK) |
|
| 6 |
6D-0692 |
[1] |
SEAL-O-RING |
|
| 7 |
7M-8485 |
[2] |
SEAL-O-RING |
|
| 8 |
7Y-1558 |
[1] |
SPACER (90X119.6X7.5-MM THK) |
|
| 9 |
8T-0348 M |
[28] |
BOLT-SOCKET HEAD (M16X2X50-MM) |
|
| 10 |
9X-8268 |
[28] |
WASHER (17.5X30X3.5-MM THK) |
|
| 11 |
346-5215 |
[3] |
BEARING AS |
|
| 12 |
114-1539 |
[6] |
PIN-DOWEL |
|
| 13 |
148-4715 |
[1] |
GEAR-COUPLING (55-TEETH) |
|
| 14 |
174-4874 |
[1] |
SEAL GP-DUO-CONE |
|
| 15 |
333-2989 |
[1] |
GEAR-SUN (12-TEETH) |
|
| 16 |
333-2990 |
[1] |
GEAR-SUN (18-TEETH) |
|
| 17 |
333-2991 |
[3] |
GEAR-PLANETARY (38-TEETH) |
|
| 18 |
333-2992 |
[3] |
GEAR-PLANETARY (35-TEETH) |
|
| 19 |
333-2993 |
[3] |
SHAFT |
|
| 20 |
333-2994 |
[3] |
SHAFT |
|
| 21 |
333-2995 |
[1] |
CARRIER-PLANETARY |
|
| 22 |
333-2996 |
[1] |
CARRIER-PLANETARY |
|
| 23 |
333-2998 |
[1] |
HOUSING |
|
| 24 |
455-4087 |
[1] |
HOUSING-MOTOR (LH) |
|
| 25 |
457-7977 |
[1] |
GEAR-RING (90-TEETH) |
|
| 26 |
480-6771 |
[1] |
COVER |
|
| 27 |
498-9005 |
[1] |
GASKET |
|
| 28 |
094-0584 |
[6] |
WASHER (40.3X72X1-MM THK) |
|
| 29 |
095-0891 |
[6] |
PIN-SPRING |
|
| 30 |
096-3216 M |
[2] |
SETSCREW-SOCKET (M12X1.75X12-MM) |
|
| 31 |
143-0811 M |
[16] |
BOLT (12X1.75X35-MM) |
|
| 32 |
165-5785 |
[1] |
SPACER (40X60.9X1-MM THK) |
|
| 33 |
227-6034 M |
[14] |
BOLT-FLANGE HEAD (M16X2X60-MM) |
|
| 34 |
296-6220 |
[2] |
BALL BEARING |
|
| 35 |
296-6268 |
[6] |
BEARING AS-ROLLER |
|
| |
B |
|
USE AS REQUIRED |
| |
M |
|
METRIC PART |
1. درایو نهایی: گیربکس حرکت، گیربکس حرکت با موتور، مجموعه حامل، شفت چرخ دنده خورشیدی
2. چرخ دنده گردان: مجموعه اتصال مرکزی، گیربکس گردان، موتور گردان، مجموعه کاهش دنده
3. قطعات زیربندی: غلتک زنجیر، مجموعه لینک زنجیر، غلتک هرزگرد، چرخ زنجیر، مجموعه فنر
4. قطعات هیدرولیک: پمپ هیدرولیک، شیر اصلی، سیلندر هیدرولیک
5. قطعات موتور: مجموعه موتور، میل لنگ، توربوشارژر، انژکتور سوخت، فلایویل، استارت، فن خنک کننده، شیر برقی
6. قطعات الکتریکی: سیم کشی، کنترلر، مانیتور
7. سایر موارد: کیت های آب بندی سیلندر، باک سوخت، فیلتر، بوم، بازو، سطل و غیره.
- ما می توانیم قطعات یدکی زیر را تهیه کنیم
1 قطعات هیدرولیک: پمپ هیدرولیک، شیر اصلی، سیلندر هیدرولیک، درایو نهایی، موتور حرکت، ماشین آلات گردان، موتور گردان و غیره.
2 قطعات موتور: مجموعه موتور، پیستون، رینگ پیستون، بلوک سیلندر، سرسیلندر، میل لنگ، توربوشارژر، پمپ تزریق سوخت، استارت و دینام و غیره.
3 قطعه زیربندی: غلتک زنجیر، غلتک حامل، لینک زنجیر، کفشک زنجیر، چرخ زنجیر، هرزگرد و بالشتک هرزگرد و غیره.
4 قطعات کابین: کابین اپراتور، سیم کشی، مانیتور، کنترلر، صندلی، درب و غیره.
5 قطعات خنک کننده: رادیاتور، کولر گازی، کمپرسور، خنک کننده پس از خنک کننده و غیره.
6 سایر قطعات: کیت سرویس، دایره گردان، کاپوت موتور، اتصال گردان، باک سوخت، فیلتر، بوم، بازو، سطل و غیره.
1. ارائه محصولات با کیفیت بالا و رقابتی
2. پشتیبانی از گارانتی 6 ماهه
3. 100٪ تست شده قبل از حمل و نقل
4. تحویل به موقع
5. طیف گسترده ای از سنسور فشار روغن، سنسور سطح باک سوخت، سنسور دما، سنسور سرعت برای بیل مکانیکی
6. بیش از 15 سال تولید و 11 سال تجربه تجارت خارجی
7. تیم QC حرفه ای
8. بهترین تیم فروش، خدمات 24 ساعته
جزئیات بسته بندی:
بسته بندی داخلی: فیلم پلاستیکی برای بسته بندی
بسته بندی خارجی: چوبی
حمل و نقل:
ظرف 3 روز پس از دریافت پرداخت، از طریق هوا یا اکسپرس یا از طریق دریا بر اساس
مقدار و شرایط اضطراری.
1. توسط پیک: DHL، UPS، FEDEX، TNT شرکت های اصلی پیک هستند که ما با آنها همکاری می کنیم،
2. از طریق هوا: تحویل از فرودگاه گوانگژو به فرودگاه مقصد مشتری.
3. از طریق دریا: تحویل از بندر هوانگپو.
