جزئیات محصول:
پرداخت:
|
| دسته بندی: | قطعات برقی | شماره قطعه: | 199-1153 1991153 |
|---|---|---|---|
| نام محصول: | دریچه | شماره دستگاه: | M313D M315C M316C M317D2 M318C |
| برنامه: | بیل مکانیکی | زمان سرب: | 1-3 روز برای تحویل |
| بسته بندی: | کارتن صادراتی استاندارد | ||
| برجسته کردن: | C4.4 دریچه سولینوئید حفاری,قطعات معدنی حفاری M317F,C7.1 دریچه سولینوئید سازگار,M317F excavator spare parts,C7.1 compatible solenoid valve |
||

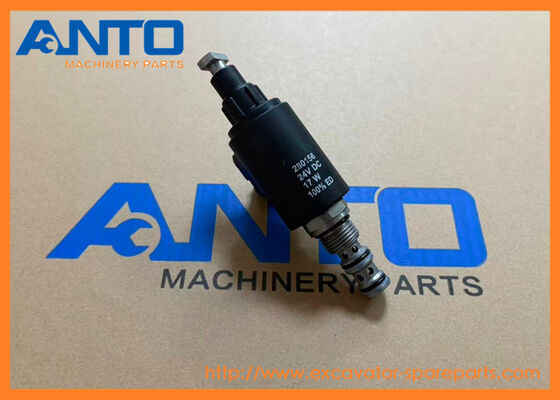

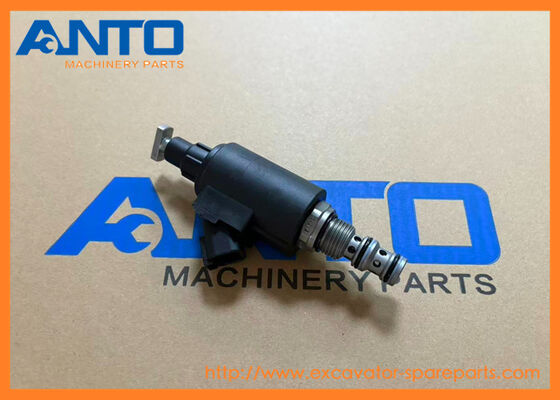

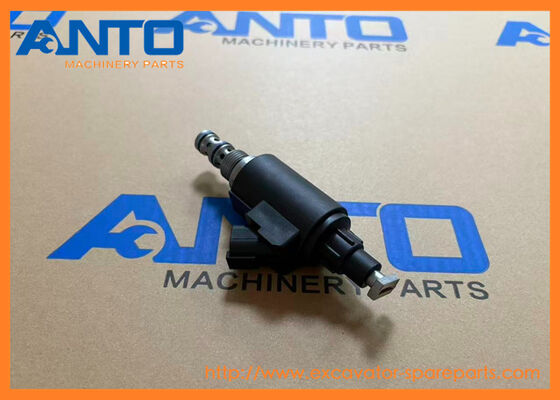

199-1153 1991153 قطعات معدنی حفاری شیر سولینوئید برای C4.4 C7.1 M315F M317F M318F
مشخصات
| دسته بندی | قطعات الکتریکی |
| نام | دریچه سولینوئید |
| تعداد قطعات | 199-1153 1991153 |
| شماره ماشین | M313D M315C M316C |
| زمان پیشرو | ۱ تا ۳ روز |
| کیفیت | کاملاً جديد و با کیفیت |
| مقدار تولیدی | 1 PCS |
| وسایل حمل و نقل | از طریق دریا/هوا، DHL FEDEX UPS TNT |
| بسته بندی | به عنوان درخواست یا بسته بندی استاندارد |
| اصل کار | 1ECU دستگاه یک سیگنال الکتریکی (24V DC) را به سیم پیچ سولناید ارسال می کند و یک میدان مغناطیسی ایجاد می کند. |
| 2. میدان مغناطیسی می کشد پلنجر (تصل به spool) در برابر یک بهار بازگشت، حرکت spool از موقعیت استراحت خود را | |
| 3. حرکت اسپول راه های مایع را باز/بند می کند (نفت هیدرولیک / سوخت) ، تنظیم جهت جریان / فشار به قطعات هدف (به عنوان مثال، سیلندر هیدرولیک، تزریق کننده سوخت) | |
| 4. هنگامی که سیگنال الکتریکی متوقف می شود، بهار بازگشت به حالت اصلی خود را فشار می دهد، بسته شدن گذرگاه مایع (طراحی NC) یا باز کردن آن (طراحی NO) | |
| 5پورت های بازخورد فشار (در صورت نصب) فشار سیستم را کنترل می کنند، که به ECU اجازه می دهد تا سیگنال سولنئود را برای کنترل دقیق تنظیم کند. | |
| توابع اصلی | 1کنترل هیدرولیک: جریان / فشار روغن هیدرولیک را به سیلندر ها، پمپ ها و دریچه ها تنظیم می کند |
| 2کنترل تزریق سوخت: جریان سوخت را به تزریق کننده های موتور ( موتورهای C7 / C9) تنظیم می کند | |
| 3کنترل ترانسمیشن: تغییر دنده را در ترانسمیشن های چرخ های بارگیری کننده ایجاد می کند | |
| 4- قفل ایمنی: در طراحی NC، جریان مایع را در صورت شکست برق قطع می کند (از حرکت ناخواسته تجهیزات جلوگیری می کند) |
اکسوااتور M325D L MH M325D MH
M313C M313D M315C M315D M315D 2 M316C M316D M317D 2 M318C M318C MH M318D M318D MH M322C M322D M322D MH M325C MH M330D C.ترپیلر
| 1549023 نمونه گیری شیر |
| 1090, 1190, 1190T, 120H, 120K, 120K 2, 1290T, 12K, 12M, 12M 2, 12M 3, 12M 3 AWD, 135H, 1390, 140G, 140K, 140K 2, 140M 2, 140M 3, 140M 3 AWD, 14M, 160K, 160M 2, 160M 3, 160M 3 AWD, 16M, 236 AWD, 242... |
| 7X3387 نمونه گیری از شیر به عنوان مایع |
| 3126E، 3208, 3508, 3508B، 3508C، 3512, 3512B، 3512C، 3516, 3516B، 3516C، 5130, 5130B، 5230, 5230B، 613C، 933, 933C, 938G, 939, 939C, 950F, 950F II, 950G, 953C, 960F, 962G, AP-200B, AP-800C, AP-800Dب.... |
| 8C3345 نمونه گیری از شیر به عنوان مایع |
| 311F LRR، 793F، 793F AC، 793F CMD، 793F OEM، 793F-XQ، 795F AC، 795F XQ، 797، 797B، 797F، C175-16, C175-20, C7.1، CG137-12، CW-14، M313D، M315D |
| 1549025 نمونه گیری مایعات شیر |
| 120K، 120K 2، 120M، 120M 2، 12H، 12K، 12M، 140H، 140K، 140K 2، 140M، 143H، 14H، 14M، 160H، 160K، 160M، 163H، 16H، 16M، 2290، 2390، 2391، 2491، 24M، 2590، 3055306، 307C، 307D، 308C، 308D، 330C، 330C... |
| 1457390 ورودی شیر |
| 120H، 120K، 12K، 12M، 135H، 140K، 140M، 160K، 3126، 3126B، 3126E، 322C، 322C FM، 324D، 324D L، 324D LN، 325C، 325C FM، 325D، 325D L، 328D LCR، 561N، 570B، 580B، 938G II، 950G II، 950H، 953C، 962G II، .... |
| 1478211 خروجی شیر |
| 120H، 120K، 120K 2، 12K، 12M، 135H، 140G، 140K، 140K 2، 140M، 160K، 3126، 3126B، 3126E، 322C، 322C FM، 324D، 324D FM، 324D FM LL، 324D L، 324D LN، 325C، 325C FM، 325D، 325D FM، 325D FM LL، 325D L، 325.... |
| 2527801 ورودی دریچه |
| 120H، 120K، 120K 2، 12K، 135H، 140G، 140K، 140K 2، 140M، 160K، 3126, 3126B، 3126E، 322C، 324D، 324D FM، 324D FM LL، 324D L، 324D LN، 325C، 325D، 325D FM، 325D FM LL، 325D L، 325D MH، 326D L، 328D LCR,.... |
| 2418382 ورودی شیر |
| 140M, 160M, 2290, 2390, 2391, 2491, 2590, 330D, 330D FM, 330D L, 330D LN, 330D MH, 336D, 336D L, 336D LN, 511, 521, 522, 532, 541, 551, 552, 627G, 637D, 637E, 637G, 814F II, 815F II, 816F II, 973C, 97.... |
| 2418383 خروجی شیر |
| 140M، 140M 2، 160M، 160M 2، 2290، 2390، 2391، 2491، 2590، 330D، 330D FM، 330D L، 330D LN، 330D MH، 336D، 336D L، 336D LN، 336D |
| -بذار. | بخش شماره | مقدار | نام قطعات | نظرات |
| 1 | 446-1074 | [1] | دریچه بدن | |
| 2 | 199-1153 Y | [1] | VALVE GP-SOLENOID (محور نوسان دهنده) | |
| 2A | 199-1153 Y | [1] | بازکن سوئیچ (Swing Brake) | |
| 2B | 199-1153 Y | [1] | قطب بند GP-SOLENOID | |
| 3 | 251-5594 Y | [1] | قطب GP-SOLENOID (سیستم انتقال) | |
| 4 | 446-7142 Y | [1] | VALVE GP-SOLENOID (پمپ سوئیینگ) | |
| 4A | 446-7142 Y | [1] | بازکن GP-SOLENOID (پمپ اصلی) | |
| 4B | 446-7142 Y | [1] | VALVE GP-SOLENOID (پایلوت، سفر) | |
| 5 | 446-7144 Y | [1] | VALVE GP-SOLENOID (موتور سفر) | |
| 6 | 368-6792 | [4] | فلانج | |
| 7 | 8T-3998 M | [8] | BOLT (M4X0.7X12-MM) | |
| 8 | 446-7146 | [1] | قطب GP-SOLENOID (سیستم انتقال) | |
| 195-7747 | [2] | سولنوئید | ||
| 204-5099 | [2] | ACTUATOR AS | ||
| (هرکدام را شامل می شود) | ||||
| 177-6970 | [1] | سیال-او-رینگ | ||
| 9 | 224-2983 Y | [1] | کاهش فشار GP-VALVE (ضغط متوسط) | |
| 10 | 148-7291 Y | [1] | VALVE GP-PILOT RELIEF | |
| 11 | 196-7486 Y | [1] | فالوور GP-SOLENOID (افزایش سنگین) | |
| 11A | 196-7486 Y | [1] | گپ-سولنوئید شیر (ضغط متوسط) | |
| 12 | 123-0175 | [1] | بدن | |
| 13 | 6V-8397 | [2] | سیال-او-رینگ | |
| 14 | 451-2402 | [1] | بازرسی از ولول | |
| 15 | 123-0179 | [1] | بازرسی GP-VALVE (پاشیدن دستگاه) | |
| ۱۲۱- ۸۱۱۲ | [1] | سیال-او-رینگ | ||
| 16 | 242-4313 | [1] | سیال-او-رینگ | |
| 17 | 284-8115 | [1] | بازرسی از دریچه (PILOT RELIEF) | |
| 203-0213 | [1] | سیال-او-رینگ | ||
| 18 | 7J-9108 | [1] | سیال-او-رینگ | |
| 19 | 123-0173 | [1] | پلاگین | |
| 20 | 6V-5196 M | [2] | سر بولت سوکت (M8X1.25X80-MM) | |
| 21 | 8T-0269 M | [2] | سر بولت سوکت (M6X1X20-MM) | |
| 22 | ۳۶۰- ۳۶۷۹ | [1] | رابط پلاگین (9/16-18-THD) | |
| 23 | 9S-8006 | [1] | PLUG (7/8-14-THD) | |
| 24 | 6V-3922 | [1] | سیال-او-رینگ | |
| 25 | 161-6154 | [2] | سیال-او-رینگ | |
| م | بخش متریک | |||
| Y | مثال هاي جداگانه |
![]()
1 قطعات هیدرولیکی: پمپ هیدرولیک، شیر اصلی، سیلندر هیدرولیک، محرک نهایی، موتور سفر، ماشین آلات سوئیچ، موتور سوئیچ و غیره
2 قطعات موتور: گیره موتور، پیستون، حلقه پیستون، بلوک سیلندر، سر سیلندر، کراکشافت، توربو شارژر، پمپ تزریق سوخت، موتور راه اندازی و ژنراتور و غیره
3 بخش زیربرگی: رولر ردیابی، رولر حمل کننده، رولر لینک، کفش ردیابی، اسپروکت، کمد و بالش کمد و غیره.
4 قطعات کابین: کابین اپراتور، سیم کشی، مانیتور، کنترل کننده، صندلی، درب و غیره
5 قطعات خنک کننده: رادیاتور، تهویه مطبوع، کمپرسور، پس از خنک کننده و غیره
6 قطعات دیگر: کیت سرویس، دایره سوئیچ، هود موتور، مفصل سوئیچ، مخزن سوخت، فیلتر، بوم، بازو، سطل و غیره
جزئیات بسته بندی:
بسته بندی داخلی: فیلم پلاستیکی برای بسته بندی
بسته بندی خارجی: چوبی
حمل و نقل:
در عرض 3 روز پس از دریافت پرداخت، از طریق هوا یا از طریق اکسپرس یا از طریق دریا
مقدار و شرایط اضطراری.
1از طریق کوری: DHL، UPS، FEDEX، TNT شرکت های کوری اصلی ما همکاری هستند،
2از طریق هوا: تحویل از فرودگاه هواپیمایی گوانگژو به فرودگاه هواپیمایی شهر مقصد مشتری.
3. از طريق دريا: ارسال از بندر هوانگپو
