سیم کشی شاسی 306-8797 3068797 قطعات برقی بیل مکانیکی برای C9 330D 336D

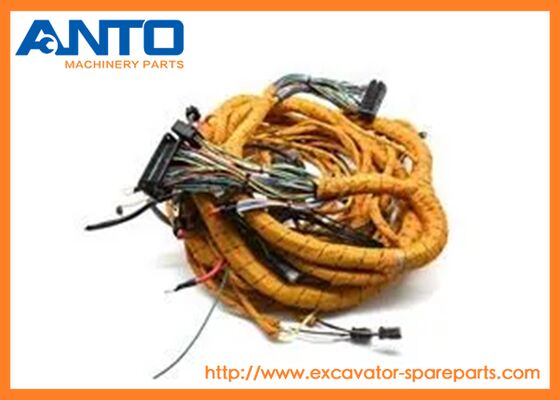

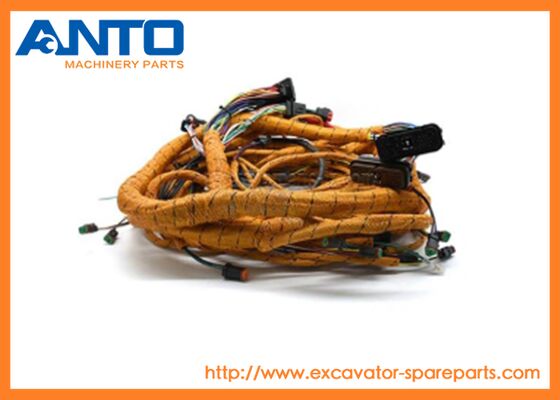

تصویر بزرگ : سیم کشی شاسی 306-8797 3068797 قطعات برقی بیل مکانیکی برای C9 330D 336D

جزئیات محصول:

محل منبع:	چین
نام تجاری:	OEM
شماره مدل:	306-8797

پرداخت:

مقدار حداقل تعداد سفارش:	1 مجموعه
قیمت:	قابل مذاکره
جزئیات بسته بندی:	جعبه چوبی برای قطعات سنگین، کارتن کاغذی برای قطعات سبک
زمان تحویل:	3-7 روز کاری
شرایط پرداخت:	L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه:	100-2000

مخاطب

توضیحات محصول جزئیات

دسته بندی:	قطعات یدکی برق	مدل:	330D 336D
شماره قطعات:	306-8797	نام قطعات:	دسته سیم اصلی
گارانتی:	3/6/12 ماه	بسته بندی:	بسته استاندارد جعبه
برجسته کردن:	C9 سیم کشی ماشین حفاری,330D شاسی سیم کشی,قطعات برقی بیل مکانیکی 336D , 330D chassis wiring harness , 336D excavator electric parts

306-8797 3068797 دسته سیم شاسی قطعات الکتریکی بیل مکانیکی برای C9 330D 336D

مشخصات

نام قطعات یدکی بیل مکانیکی	دسته سیم اصلی
مدل تجهیزات	330D 336D
دسته قطعات	قطعات یدکی الکتریکی بیل مکانیکی
وضعیت قطعات یدکی	کاملا نو
حداقل تعداد سفارش (PCS, SET)	1
موجودی قطعات	موجود در انبار
زمان تحویل	1-3 روز

تعریف پایه و هدف

عملکرد اصلی:

این قطعه به عنوان سیستم عصبی الکتریکی مرکزی شاسی بیل مکانیکی عمل می کند و برق و سیگنال های کنترلی را بین کنترلر اصلی (ECM)، داشبورد، سنسورها، عملگرها، چراغ ها و سایر اجزای الکترونیکی نصب شده بر روی زیربندی، قاب و شاسی خارجی منتقل می کند.

این قطعه تمام مدارهای الکتریکی شاسی خارجی را سازماندهی، محافظت و متصل می کند و ارتباط قابل اعتماد و توزیع برق را در محیط های کاری سخت تضمین می کند.

کاربرد

سری 330D: 330D, 330D L, 330D LN

سری 336D: 336D, 336D L, 336D LN

سری 340D: 340D L

واحدهای قدرت هیدرولیک متحرک: 330D, 336D

نقشه قطعات

موقعیت	شماره قطعه	تعداد	نام قطعه	توضیحات
1	2G-8767	[2]	واشر (ضخامت 10.5X60X3 میلی متر)
2	3S-2093 C	[43]	بست کابل
3	263-9574	[2]	باتری (12 ولت، بدون نیاز به نگهداری)
4	4N-0205	[2]	فاصله انداز (ضخامت 0.42X0.75X0.6 اینچ)
5	5I-8270	[1]	پوشش باتری
6	6G-2256	[2]	گیره
7	6G-2263	[3]	فاصله انداز (ضخامت 10.5X19X28.5 میلی متر)
8	6W-6005	[1]	نگهدارنده باتری
9	7I-2673	[5]	بست کابل
10	7K-1181	[25]	بست کابل
11	7Y-5456	[2]	حلقه
12	7Y-8165	[2]	حلقه
13	087-4587	[1]	حلقه
14	091-9035	[1]	فاصله انداز (ضخامت 11X25X20 میلی متر)
15	107-8618	[1]	سنسور دما (هوای محیط)
	102-8803	[1]	کیت گیرنده (3 پین)
			(شامل گیرنده و گوه)
	8T-8729	[3]	پین کانکتور (گیج 16 تا 18)
	112-4550 E		غلاف (31 سانتی متر)
16	111-4836	[9]	گیره
17	111-4837	[12]	گیره
18	111-4838	[16]	گیره
19	111-4839	[16]	بست
20	116-0118 C	[13]	گیره
21	128-8886	[1]	بست اتصال زمین
22	130-1433	[1]	فاصله انداز (ضخامت 11X25X17 میلی متر)
23	132-1806	[1]	بست اتصال زمین
24	148-5018	[1]	حلقه
25	170-6929	[1]	دسته سیم
	5P-0761 E		کابل (گیج 00، قرمز)(31 سانتی متر)
	9G-0002	[1]	پوشش ترمینال (قرمز)(قطب مثبت باتری)
	9G-0005	[1]	پوشش ترمینال (مشکی)(قطب منفی باتری)
			(هر پوشش شامل)
	8L-8413	[1]	بست کابل (سفید)
	8C-5918	[1]	ترمینال باتری (منفی)
	8T-9756	[1]	ترمینال باتری (مثبت)
			(هر ترمینال شامل)
	1M-6119	[1]	پیچ (5/16-18X1.375 اینچ)
	1M-6120	[1]	مهره (5/16-18)
26	204-1611	[1]	بست (دوگانه)
27	204-1614	[1]	براکت
28	231-1827	[1]	دسته سیم
	1S-7252	[1]	ترمینال کابل (گیج 00، پیچ 3/8 اینچ)
	5P-0747 E		کابل (گیج 00، مشکی)(23 سانتی متر)
	9G-0003	[1]	پوشش ترمینال (مشکی)(قطب منفی باتری)
	8L-8413	[1]	بست کابل (سفید)
	9G-8909	[1]	پوشش ترمینال (مشکی)(کلید قطع)
	8T-9757	[1]	ترمینال باتری (منفی)
	1M-6119	[1]	پیچ (5/16-18X1.375 اینچ)
	1M-6120	[1]	مهره (5/16-18)
29	238-2501	[1]	دستگیره
30	238-2528	[1]	میله
31	251-0153	[1]	براکت
32	251-0467	[1]	براکت
33	251-0625	[1]	دسته سیم
	1S-7251	[1]	ترمینال کابل (گیج 00، پیچ 1/2 اینچ)
	5P-0761 E		کابل (گیج 00، قرمز)(413 سانتی متر)
	8N-0869	[1]	پوشش ترمینال (قرمز)(موتور استارت)
	9G-0004	[1]	پوشش ترمینال (قرمز)(باتری)
	8L-8413	[1]	بست کابل (سفید)
	8C-5917	[1]	ترمینال باتری (مثبت)
	1M-6120	[1]	مهره (5/16-18)
	1M-6119	[1]	پیچ (5/16-18X1.375 اینچ)
34	259-5130	[1]	براکت
35	259-5132	[1]	براکت
36	291-7780	[1]	براکت
37	306-8797 C	[1]	دسته سیم شاسی
	102-8802	[4]	کیت گیرنده (2 پین)
	102-8803	[3]	کیت گیرنده (3 پین)
	102-8804	[1]	کیت گیرنده (4 پین)
	102-8806	[1]	کیت گیرنده (8 پین)
	176-9299	[2]	کیت گیرنده (3 پین)
			(هر کیت گیرنده شامل گیرنده و گوه است)
	8T-8729	[8]	پین کانکتور (گیج 16 تا 18)
	8T-8730	[52]	سوکت کانکتور (گیج 16 تا 18)
	3S-2093	[31]	بست کابل
	3T-4688	[1]	ترمینال حلقه ای (گیج 4، پیچ 7/16 اینچ)
	7Y-3962	[1]	ترمینال گلوله ای (نری)
	7Y-3963	[1]	ترمینال گلوله ای (مادگی)
	8T-8737	[168]	درپوش آب بندی
	8T-8827	[2]	محافظ (قرمز)
	9X-4998	[1]	سوکت (گیج 14 تا 16)
	103-2529 E		شلنگ (80 سانتی متر)
	9W-0852	[17]	پین کانکتور (گیج 14 تا 16)
	9W-0844	[11]	سوکت کانکتور (گیج 14 تا 16)
	116-0126	[1]	محفظه دوشاخه
	116-0128	[2]	آب بند
	116-0255	[2]	ترمینال تیغه ای (گیج 10 تا 20)
	119-3662 E		لوله جمع شونده حرارتی (قطر 10.85 میلی متر)(46 سانتی متر)
	121-1038	[1]	محفظه گیرنده
	121-1039	[1]	ترمینال (نری)
	125-7874 E		لوله جمع شونده حرارتی (قطر 5.72 میلی متر)(65 سانتی متر)
	125-7875 E		لوله جمع شونده حرارتی (قطر 7.44 میلی متر)(35 سانتی متر)
	9X-3402	[120]	سوکت کانکتور (گیج 16 تا 18)
	126-1768	[10]	سوکت کانکتور (گیج 14 تا 16)
	9G-4343	[4]	ترمینال حلقه ای (گیج 4، پیچ 1/4 اینچ)
	5P-3454	[1]	ترمینال حلقه ای (گیج 4، پیچ 5/16 اینچ)
	9G-4336	[1]	ترمینال حلقه ای (گیج 4، پیچ 3/8 اینچ)
	9G-4344	[1]	ترمینال حلقه ای (گیج 4، پیچ 1/2 اینچ)
	2L-8049	[1]	ترمینال حلقه ای (گیج 6، پیچ شماره 10)
			- یا -
	2L-8057	[1]	ترمینال حلقه ای (گیج 8، پیچ شماره 10)
	2L-8050	[1]	ترمینال حلقه ای (گیج 6، پیچ 1/4 اینچ)
			- یا -
	2L-8058	[1]	ترمینال حلقه ای (گیج 8، پیچ 1/4 اینچ)
	2L-8069	[6]	ترمینال حلقه ای (گیج 2 تا 10، پیچ 3/8 اینچ)
	2L-8075	[4]	ترمینال حلقه ای (گیج 14 تا 16، پیچ شماره 8)
	2L-8079	[1]	ترمینال حلقه ای (گیج 14 تا 16، پیچ 3/8 اینچ)
	134-3297	[1]	آب بند
	9X-3401	[58]	پین کانکتور (گیج 16 تا 18)
	153-2620	[1]	دوشاخه کانکتور (54 پین، مشکی)
	163-6759	[1]	آب بند
	153-2630	[1]	دوشاخه کانکتور (54 پین، قهوه ای)
	163-6759	[1]	آب بند
	155-2270	[18]	کیت دوشاخه اتصال (2 پین)
	155-2271	[1]	کیت دوشاخه اتصال (4 پین)
	155-2260	[2]	کیت دوشاخه اتصال (3 پین)
			(هر کیت دوشاخه شامل دوشاخه، گوه و آب بند رابط است)
	160-7689	[1]	دوشاخه کانکتور (70 پین)
	159-9322	[1]	اورینگ
	163-6637	[1]	گیرنده کانکتور (54 پین، مشکی)
	163-6773	[2]	درپوش آب بندی
	174-3016	[2]	دوشاخه کانکتور (3 پین)
	230-4009	[2]	دوشاخه کانکتور (12 پین)
			(شامل)
	264-7034	[1]	آب بند کانکتور
	230-4011	[8]	دوشاخه کانکتور (2 پین)
			(شامل)
	264-7029	[1]	آب بند کانکتور
	230-4013	[4]	دوشاخه کانکتور (3 پین)
			(شامل)
	264-7030	[1]	آب بند کانکتور
	230-5010	[2]	دوشاخه کانکتور (6 پین)
			(شامل)
	264-7032	[1]	آب بند کانکتور
	231-2295	[1]	دوشاخه کانکتور (8 پین)
	264-7033	[1]	آب بند کانکتور
	243-4505	[7]	گیرنده کانکتور (2 پین)
	243-4506	[2]	گیرنده کانکتور (3 پین)
	243-4508	[2]	گیرنده کانکتور (6 پین)
	243-4509	[1]	گیرنده کانکتور (8 پین)
	243-4510	[2]	گیرنده کانکتور (12 پین)
38	132-5789	[8]	گیره (نردبانی)
39	4K-8864	[2]	گیره (حلقوی)
40	4P-7428 C	[2]	گیره (نردبانی)
41	5I-8748 C	[1]	فاصله انداز (ضخامت 11X18X5 میلی متر)
42	5C-7261 M	[1]	مهره (M8X1.25)
43	5C-7883 M	[4]	پیچ سر سوکتی (M6X1X16 میلی متر)
44	5P-4116 C	[2]	واشر سخت (ضخامت 8.8X20.5X2 میلی متر)
45	5P-8439	[1]	حلقه
46	6K-8178	[6]	گیره (حلقوی)
47	7X-2548 M	[1]	پیچ (M12X1.75X16 میلی متر)
48	7X-2621 CM	[5]	پیچ (M10X1.5X12 میلی متر)
49	350-8388 C	[1]	فاصله انداز (ضخامت 11X25X65 میلی متر)
50	8M-2770	[1]	گیره (حلقوی)
51	8T-4121	[62]	واشر سخت (ضخامت 11X21X2.5 میلی متر)
52	8T-4133 M	[1]	مهره (M10X1.5)
53	8T-4136 CM	[11]	پیچ (M10X1.5X25 میلی متر)
54	8T-4137 M	[20]	پیچ (M10X1.5X20 میلی متر)
55	8T-4172 M	[1]	پیچ (M10X1.5X80 میلی متر)
56	306-8803 C	[1]	براکت
57	8T-4182 M	[1]	پیچ (M10X1.5X45 میلی متر)
58	8T-4185 M	[1]	پیچ (M10X1.5X50 میلی متر)
59	8T-4186 M	[1]	پیچ (M10X1.5X40 میلی متر)
60	8T-4191 M	[9]	پیچ (M10X1.5X16 میلی متر)
61	8T-4195 M	[4]	پیچ (M10X1.5X30 میلی متر)
62	8T-4196 M	[7]	پیچ (M10X1.5X35 میلی متر)
63	8T-4199 M	[1]	پیچ (M8X1.25X12 میلی متر)
64	8T-4223	[1]	واشر سخت (ضخامت 13.5X25.5X3 میلی متر)
65	8T-4226	[1]	واشر آبکاری شده (ضخامت 10.5X45X3 میلی متر)
66	8T-5005 M	[1]	پیچ (M10X1.5X70 میلی متر)
67	8T-6466 M	[1]	پیچ (M10X1.5X60 میلی متر)
68	9X-8256	[4]	واشر (ضخامت 6.6X12X2 میلی متر)
69	204-1673	[1]	بست کابل
	C		تغییر از نوع قبلی
	E		بر اساس سانتی متر سفارش دهید
	M		قطعه متریک

سیم کشی شاسی 306-8797 3068797 قطعات برقی بیل مکانیکی برای C9 330D 336D 0

توضیحات

دسته سیم ها برای تامین قابل اعتماد برق و سیستم های الکترونیکی ماشین در شرایط عملیاتی سخت طراحی شده اند. دسته سیم های جایگزین مستقیم OEM، سرویس میدانی آسان ماشین ها را با دسته سیمی که برای برآورده کردن دقیق نیازهای ماشین ساخته شده است، امکان پذیر می کند.
ویژگی ها:
• جایگزین مستقیم OEM
• مقاوم در برابر حرارت
• دسته سیم ECM
کاربردها:
دسته سیم کنترل برای انتقال سیگنال ها و برق از ماژول کنترل الکترونیکی به سنسورها در موتورها استفاده می شود.

مزیت

1. قطعات الکتریکی برای تناسب با سیستم موتور اصلی ساخته شده اند. قطعات الکتریکی شامل قطعات زیر است: دسته سیم، سنسورها، سوئیچ، رله، کنترلر، مانیتور، فیوز، گاورنر.

2. قطعات موتور کاملاً مطابق با کاتالوگ قطعات اصلی عرضه می شوند.

3. تمام قطعات از مواد با دقت انتخاب شده با کیفیت استاندارد و با استفاده از فرآیند تولید استاندارد ساخته شده اند.

4. موجودی مازاد و انواع مختلف قطعات الکتریکی که بیل مکانیکی تا وزن 70 تن را پوشش می دهد. HITACHI KOMATSU HYUNDAI Vo-lvo DOOSAN KOBELCO SUMITOMO KATO JCB

گارانتی

1. دوره گارانتی: 3 ماه گارانتی از تاریخ ورود. گارانتی طولانی تر 6 ماهه با سطح قیمت بالاتر ارائه می شود.

2. نوع گارانتی: تعویض قطعاتی که مشکل کیفی دارند.

3. گارانتی برای موارد زیر معتبر نیست:
* مشتری اطلاعات نادرست در مورد سفارش ارائه می دهد
* فورس ماژور
* نصب و عملکرد نادرست
* زنگ زدگی به دلیل موجودی و نگهداری نادرست

بسته بندی و تحویل

* جعبه کارتن یا چوبی محکم برای قطعات چرخ دنده. جعبه چوبی برای مونتاژ گیربکس
* روش های تحویل: از طریق دریا، از طریق هوا به فرودگاه بین المللی محلی، از طریق اکسپرس مانند DHL TNT FEDEX

برچسب:

تماس با شخص: Mr. Paul

تلفن: 0086-15920526889

فکس: +86-20-89855265
